Kỹ thuật tăng khả năng chống thấm cho vải không dệt PE

Vì sao cần tăng chống thấm cho vải PE?

Vải không dệt PE vốn có khả năng kháng nước nhất định, tuy nhiên cấu trúc vi sợi và đặc tính nhiệt dẻo khiến loại vật liệu này vẫn dễ bị thấm ẩm khi tiếp xúc lâu dài với chất lỏng hoặc dưới áp lực. Trong các ứng dụng yêu cầu chống thấm tuyệt đối như khẩu trang y tế, áo choàng phẫu thuật, lớp lót nông nghiệp hay màng chống thấm xây dựng, việc tăng cường lớp chống thấm là điều bắt buộc nếu muốn đảm bảo chất lượng và độ bền của sản phẩm.

Khi không áp dụng đúng kỹ thuật xử lý, vải PE dễ bị suy giảm tính năng sau quá trình sử dụng, dẫn đến ẩm mốc, bong tróc lớp phủ, hoặc rò rỉ nước nghiêm trọng – ảnh hưởng trực tiếp đến hiệu quả sử dụng hoặc gây mất an toàn.

Bên cạnh đó, việc tối ưu cách gia tăng độ chống thấm PE còn giúp tiết kiệm chi phí dài hạn nhờ kéo dài tuổi thọ sản phẩm, giảm tỷ lệ lỗi và nâng cao khả năng cạnh tranh trên thị trường – đặc biệt trong các lĩnh vực sản xuất thiết bị y tế, may mặc kỹ thuật hoặc vật liệu lợp mái, chống thấm công nghiệp.

Yếu tố cần chuẩn bị trước khi xử lý PE

Trước khi tiến hành bất kỳ giải pháp nào để gia tăng độ chống thấm PE, người thực hiện cần chuẩn bị kỹ lưỡng về vật liệu, thiết bị, và kiến thức cơ bản liên quan đến loại vải không dệt này. Việc xử lý đúng cách không chỉ phụ thuộc vào lớp phủ hay hóa chất, mà còn nằm ở hiểu biết về đặc tính nền của vật liệu PE.

1. Kiến thức nền tảng:

• PE (Polyethylene) là vật liệu kỵ nước, tuy nhiên vải không dệt PE có cấu trúc rỗng, tạo nên nguy cơ thấm nước nếu không được xử lý bề mặt.
• Đặc tính nhiệt dẻo giúp dễ gia công bằng nhiệt, ép màng, laminate, phủ hóa chất hoặc phủ nano.

2. Vật tư và thiết bị cơ bản:

• Máy cán nhiệt hoặc máy phủ lớp (coating machine)
• Dung dịch chống thấm: silicone, fluorocarbon, polyurethane, hoặc dung dịch nano
• Màng PE dạng film nếu thực hiện laminate
• Dụng cụ đo độ thấm nước (spray test, hydrostatic head test)

3. Điều kiện thi công:

• Nhiệt độ thi công thường trong khoảng 100–150°C (tùy phương pháp)
• Không gian thông thoáng, sạch bụi để lớp phủ bám đều
• Kiểm tra độ sạch và độ bám dính của bề mặt vải PE trước khi xử lý

Việc chuẩn bị đúng cách sẽ quyết định tới 70% hiệu quả thực tế của quá trình phủ chống thấm. Vì vậy, để thực hiện đúng cách gia tăng độ chống thấm PE, cần nắm chắc các điều kiện nền tảng này trước khi bắt đầu thi công.

Các bước xử lý tăng chống thấm cho vải PE

Để đảm bảo hiệu quả khi áp dụng cách gia tăng độ chống thấm PE, người thực hiện nên tuân theo quy trình kỹ thuật từng bước, từ khâu làm sạch bề mặt đến hoàn tất xử lý bằng phủ nhiệt, phủ nano hoặc laminate. Dưới đây là hướng dẫn chi tiết 6 bước thực hiện chuẩn kỹ thuật:

Làm sạch và kiểm tra bề mặt vải PE

Trước tiên, cần loại bỏ hoàn toàn bụi bẩn, dầu mỡ, sợi thừa trên bề mặt vải PE. Bước này giúp tăng độ bám dính cho các lớp phủ hoặc màng laminate. Có thể dùng khí nén, khăn khô sạch, hoặc xử lý plasma lạnh để tăng độ hoạt hóa bề mặt nếu cần.

→ Có thể đặt mẫu vải dưới ánh sáng nghiêng để kiểm tra bụi sợi còn sót. Nếu thấy lấm tấm, cần xử lý lại trước khi phủ.

Gia nhiệt sơ bộ (preheating)

Đối với vải PE có định lượng cao hoặc phủ bằng film, nên làm nóng bề mặt ở nhiệt độ khoảng 60–80°C nhằm tăng độ thấm và độ bám lớp phủ tiếp theo. Gia nhiệt bằng máy sấy nhiệt chuyên dụng, tuyệt đối không dùng nhiệt quá cao gây biến dạng sợi.

Tiến hành phủ lớp chống thấm

Tùy theo phương pháp bạn chọn, sẽ có các kỹ thuật phủ khác nhau:

• Phủ hóa chất (coating): Dùng lô cuộn phủ lớp mỏng fluorocarbon, silicone hoặc polyurethane.
• Phủ nano: Dùng dung dịch nano silica hoặc nano TiO2 phun lên bề mặt, sau đó sấy khô.
• Phủ màng PE (laminate): Dùng máy cán nhiệt ép màng PE mỏng (film) lên vải, nhiệt độ 120–140°C.

→ Lưu ý không sử dụng cùng lúc nhiều phương pháp nếu không kiểm soát được độ bám, dễ gây bong tróc sau này.

Sấy hoặc ép nhiệt ổn định lớp phủ

Sau khi phủ lớp chống thấm, cần sấy ở nhiệt độ ổn định (80–100°C) trong 5–10 phút hoặc cán nhẹ để tăng liên kết giữa lớp phủ và sợi PE. Với phủ nano, nên để khô tự nhiên ít nhất 12 giờ để dung dịch ổn định kết cấu.

Kiểm tra khả năng chống thấm

Thực hiện test đơn giản bằng phương pháp Spray Test AATCC 22 hoặc Hydrostatic Head Test ISO 811 để đo khả năng chịu nước. Mức điểm tối ưu là ≥ 80 đối với spray test, và ≥ 1000mm với ISO 811 (tuỳ ứng dụng).

Đóng gói và bảo quản

Sau khi đạt kết quả kiểm tra, cần cuộn vải đúng kỹ thuật, tránh gấp làm nứt lớp phủ. Bảo quản nơi khô ráo, không tiếp xúc trực tiếp ánh nắng hoặc môi trường ẩm cao.

Những lỗi thường gặp khi tăng chống thấm PE

Dù quy trình xử lý vải PE chống thấm không quá phức tạp, nhưng nếu không kiểm soát đúng kỹ thuật, nhiều lỗi nhỏ có thể khiến sản phẩm bị lỗi, gây hao hụt nguyên liệu hoặc giảm chất lượng nghiêm trọng. Dưới đây là những sai lầm phổ biến cần tránh khi thực hiện cách gia tăng độ chống thấm PE:

• Bỏ qua bước làm sạch: Lớp bụi, dầu hoặc sợi lơ lửng trên bề mặt sẽ làm lớp phủ bong nhanh sau vài lần sử dụng.
• Dùng sai loại hóa chất: Không phải loại coating nào cũng phù hợp với vải PE. Một số hợp chất kỵ nền PE dẫn đến không bám dính được.
• Quá nhiệt khi cán màng: Nhiệt độ vượt quá ngưỡng 150°C có thể làm vải co rút hoặc chảy mép, làm mất tính thẩm mỹ và độ bền.
• Không kiểm tra lớp phủ: Thiếu bước test chống thấm khiến sản phẩm đưa vào sử dụng khi chưa đạt yêu cầu – đặc biệt nguy hiểm trong ứng dụng y tế.
• Bảo quản sai cách: Gập vải chống thấm sẽ làm nứt lớp laminate hoặc nano, gây rò rỉ sau này.

→ Hãy luôn thử nghiệm trên mẫu nhỏ trước khi triển khai hàng loạt. Ghi chép lại nhiệt độ, thời gian, loại dung dịch để tối ưu quy trình theo từng loại vải PE cụ thể.

Cách kiểm tra hiệu quả chống thấm PE

Sau khi hoàn tất xử lý, việc kiểm tra khả năng chống thấm là bước bắt buộc nhằm xác định hiệu quả thực tế của kỹ thuật áp dụng. Một số phương pháp kiểm tra được chuẩn hóa trong công nghiệp giúp người dùng đo lường rõ ràng khi áp dụng cách gia tăng độ chống thấm PE.

1. Spray Test – AATCC 22

• Đặt mẫu vải dưới góc nghiêng 45°, phun nước từ độ cao tiêu chuẩn.
• Đánh giá mức thấm theo thang điểm từ 0 đến 100.
• Kết quả đạt: ≥ 80 điểm là mức kháng nước cao (ít thấm hoặc không thấm nước).

2. Hydrostatic Head Test – ISO 811

• Dùng áp lực nước gia tăng lên mặt vải cho đến khi thấy hiện tượng thấm đầu tiên.
• Đơn vị đo: mm cột nước.
• Chỉ số tốt: ≥ 1000 mm với vải chống thấm kỹ thuật (đối với phủ màng PE hoặc phủ PU).

3. Quan sát bằng mắt thường và sờ tay

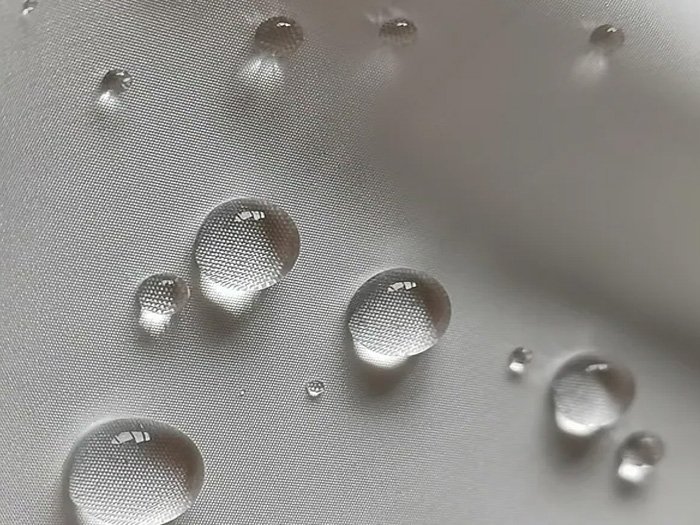

• Mặt phủ có độ bóng nhẹ, không thấm khi nhỏ giọt nước lên.
• Không có vết loang, không cảm giác ẩm hoặc mềm nhũn khi ấn vào.

So sánh trước – sau xử lý chống thấm:

Nếu thực hiện đúng quy trình, bạn sẽ dễ dàng đạt được cải thiện rõ rệt, ngay cả khi chỉ dùng phương pháp phủ hóa học đơn giản. Kết hợp các chỉ số đo và quan sát thực tế sẽ giúp đánh giá khách quan kết quả sau khi áp dụng cách gia tăng độ chống thấm PE.

3 phương pháp chống thấm PE phổ biến hiện nay

Tùy vào mục đích sử dụng, loại vải PE và yêu cầu kỹ thuật, người dùng có thể lựa chọn một trong ba phương pháp phổ biến dưới đây để gia tăng độ chống thấm PE hiệu quả nhất.

1. Phủ lớp nano chống thấm

• Nguyên lý: Dùng dung dịch nano silica hoặc TiO2 để tạo hiệu ứng siêu kỵ nước.
• Ưu điểm: Nhẹ, không làm thay đổi tính chất vải; bảo toàn độ thông khí.
• Hạn chế: Độ bền lớp phủ thấp hơn laminate; cần kỹ thuật phun chính xác.
• Phù hợp với: khẩu trang, đồ bảo hộ nhẹ, vải y tế dùng một lần.

2. Phủ lớp hóa học (PU, silicone, fluorocarbon)

• Nguyên lý: Coating bề mặt bằng hợp chất chống thấm để tạo màng ngăn nước.
• Ưu điểm: Hiệu quả rõ rệt, dễ thi công, có thể điều chỉnh độ dày.
• Hạn chế: Có thể làm giảm độ thoáng khí, cần thiết bị phủ chuyên dụng.
• Phù hợp với: áo mưa, lều bạt, vải địa kỹ thuật.

3. Ép màng laminate PE

• Nguyên lý: Dùng máy cán nhiệt ép màng PE mỏng lên bề mặt vải.
• Ưu điểm: Chống thấm tuyệt đối, độ bền cao, chịu áp lực nước tốt.
• Hạn chế: Tăng trọng lượng vải, giảm độ mềm mại.
• Phù hợp với: vải lót công trình, màng chống thấm công nghiệp.

→ Tùy yêu cầu về chi phí, độ bền và tính năng phụ trợ (như kháng khuẩn, chống UV), bạn có thể lựa chọn phương pháp phù hợp nhất. Trong thực tế, có thể kết hợp hai phương pháp như phủ hóa chất trước, sau đó laminate để tối ưu hiệu quả cách gia tăng độ chống thấm PE.

Những ứng dụng đặc biệt cần chống thấm PE tối đa

Không phải mọi loại vải không dệt PE đều cần xử lý chống thấm đến mức tuyệt đối. Tuy nhiên, với một số ngành kỹ thuật và đời sống đặc thù, việc áp dụng đúng cách gia tăng độ chống thấm PE là yếu tố bắt buộc nhằm đảm bảo an toàn, hiệu năng và tính tuân thủ quy chuẩn.

1. Ngành y tế – Vật tư vô trùng và đồ bảo hộ

• Vải PE dùng trong khẩu trang y tế, áo mổ, khăn trải mổ… cần khả năng chống thấm cao để ngăn dịch tiết và vi khuẩn.
• Các lớp phủ thường là fluorocarbon hoặc laminate PE, đảm bảo đạt test AATCC ≥ 90.

2. Xây dựng – Màng chống thấm, lớp lót sàn

• Vải không dệt PE thường kết hợp với màng HDPE để tạo lớp chống thấm cho hầm móng, hồ cảnh quan, nhà vệ sinh công nghiệp.
• Đòi hỏi chống thấm tuyệt đối, khả năng chịu áp lực nước cao (ISO 811 ≥ 1500 mm).

3. May mặc kỹ thuật – Áo mưa, balo, lều trại

• Vải PE phủ PU hoặc silicone có khả năng chống nước mưa, ngăn thấm ẩm từ môi trường.
• Cần đảm bảo độ thoáng khí tối thiểu để người dùng không bị bí, nóng.

4. Nông nghiệp – Màng phủ luống, vải địa kỹ thuật

• Chống thấm giúp kiểm soát độ ẩm đất, tránh thất thoát nước, hạn chế xói mòn.
• Yêu cầu độ bền cao, khả năng chịu tia UV tốt nếu sử dụng ngoài trời.

5. Đóng gói công nghiệp – Bao bì chống thấm

• Vải PE xử lý phủ chống ẩm dùng làm bao bì chứa phân bón, hóa chất, vật tư xây dựng.
• Phải đảm bảo không thấm ngược, giữ nguyên đặc tính sản phẩm bên trong.

Tóm lại, tuỳ ứng dụng cụ thể mà bạn có thể lựa chọn kỹ thuật xử lý thích hợp nhất. Việc hiểu rõ yêu cầu của từng lĩnh vực sẽ giúp bạn tối ưu hóa hiệu quả và tiết kiệm chi phí khi triển khai cách gia tăng độ chống thấm PE.

Việc áp dụng đúng cách gia tăng độ chống thấm PE không chỉ giúp cải thiện chất lượng sản phẩm mà còn đáp ứng tiêu chuẩn khắt khe trong các ngành kỹ thuật. Dù bạn chọn phủ nano, hóa chất hay laminate, hãy đảm bảo tuân thủ quy trình chuẩn và kiểm tra định kỳ. Đầu tư đúng vào bước này sẽ mang lại giá trị lâu dài cả về hiệu năng lẫn kinh tế.
